2018年12月10日

タテ型ドレンと横引きドレンの機能の違い ~横引き編~

屋上・ベランダのドレン(排水口)にはタテ型とヨコ型がありますが、どのようにしてタテ・ヨコを選んでいるか知っていますか?

実は、タテ型とヨコ型には機能性や使い勝手に大きな違いがあります。

本ブログでは、その違い、特にヨコ型ドレンについて説明いたします。











タテ型ドレンと横引きドレンの違い

ドレンのタテ型・ヨコ型の違いは、見た目では設置位置が床に付いているか、壁に付いているかの違いでしかないかもしれません。
しかし、機能で考えると大きく3つの違いがあります。
・許容最大屋根面積の違い
・使い勝手の違い
・排水設備の違い



排水の許容最大屋根面積の違い

タテ型とヨコ型ではドレンの許容最大屋根面積、(1ヶ所のドレンに対し受け持つ事ができる屋上・ベランダの面積)が違います。許容最大屋根面積については後ほど説明いたします。







ベランダの使い勝手の違い

タテ型は床に、ヨコ型は壁にドレンは設置されていますが、その事によって、実は使い勝手が結構違ってきます。
何が違うかというとヨコ型の方が床に穴が無い分広く使えるという事です。
床のコーナー部分にドレンをタテ型に設置した場合、ストレーナーが多少なりとも出っ張るため、歩行する上で無意識のうちに避けてしまいます。

ヨコ型ドレンの使用例





タテ型ドレンの使用例









排水設備の違い

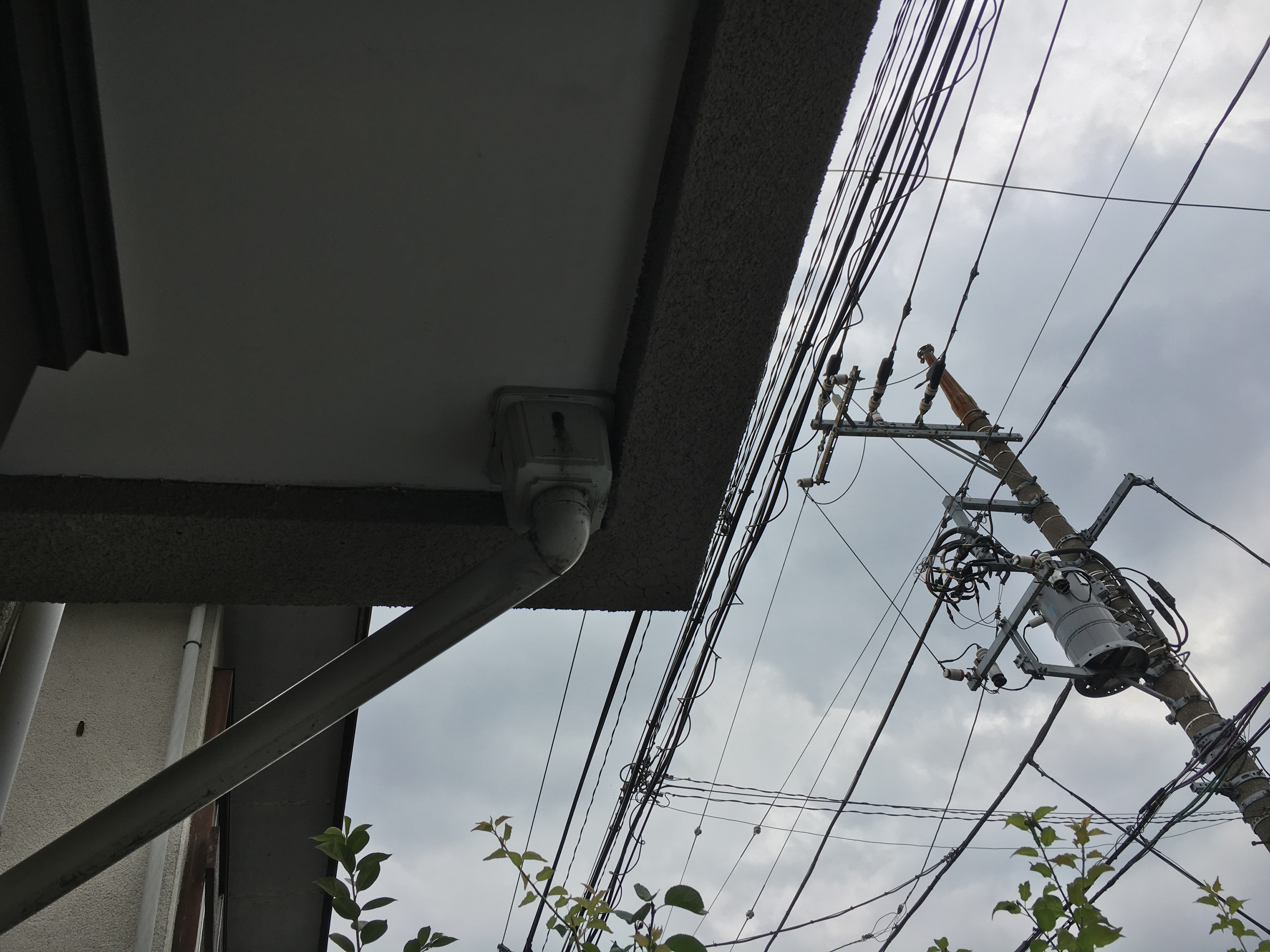

タテ型ドレンとヨコ型ドレンでは、その後の排水設備も違います。多くの場合、ヨコ型ドレンは壁を貫通させて終わりますが、タテ型ドレンの場合、排水管をどこに出すかで、床から軒天の約50cmの間で排水管を左右に曲げることがあり手間が必要な場合もあります。











横引きドレンは口径ではなく配管勾配で排水効率が変わります。

排水効率は、許容最大屋根面積で表しますがタテ型・ヨコ型・口径・配管勾配によって1ヶ所のドレンで受け持つ事ができる面積は変わります。
ヨコ型ドレンの場合パイプの口径よりも配管勾配の角度が排水効率の鍵となります。

雨水横管の管径

(SHASE-S 206(給排水衛生設備基準より抜粋)

管径(A) 許容最大屋根面積(㎡)
配管こう配
1/25 1/50 1/75 1/100 1/125 1/150 1/200
65 137 97 79
75 201 141 116 100
100 306 250 216 193 176
125 554 454 392 351 320 278
150 904 738 637 572 552 972
200 1590 1380 1230 1120 972
注a)都市の下水道条例が適用される地域においては、その条例の基準に適合させなければならない。
注b)屋根面積は、すべて水平に投影した面積とする。
注c)許容最大屋根面積は雨量100mm/hを基礎として算出したものである。
したがって、これ以外の雨量に対しては、表の数値に“100/当該地域の最大雨量”を乗じて算出する。なお、流速が0.6 m/s未満、又は1. 5 m/sを超えるものは好ましくないので除外してある。



ヨコ型ドレン65φの口径で例えると
・配管勾配1/25で設置した場合、許容最大屋根面積137㎡
・配管勾配1/50で設置した場合、許容最大屋根面積 97㎡
となります。





配管勾配とは、ヨコ型ドレンを1/25(25cmで1cm下がる)といった勾配をつけて設置することです。
通常1/25の配管勾配で設置することは木造住宅の構造上、根太や梁を加工が必要で非常に手間がかかるため、1/50以上の配管勾配で設置することが多いです。











横引きドレンのデメリットは?

ヨコ型ドレンのデメリットは、ドレンとパイプの接合部の勾配が取れないため接合部の雨水の滞留時間が長い事による漏水の可能性が高くなってしまう事や床の部分のツバをしっかりと掘らないとドレンの前が高くなってしまうため、ドレンの前で水が溜まってしまう事がある事です。ヨコ型ドレンを設置する際は、ドレンとパイプがしっかりと接続されているか、ドレンのツバがしっかりと掘り下げられて取り付けられているか確認することが必要です。











元防水施工店として

元防水施工店としては如何に雨漏りを起こさない事が最優先とされるため、排水性能を考慮し、タテ型ドレンの設置をお勧めしております。
しかしながら、設計の方においては、お客様の使い勝手というのも重要視しなければいけない問題です。お客様の住宅に合ったドレンの選定にあたっては排水性能だけでなく、使い勝手・排水設備を考慮されているという事をご理解ください





元防水施工店がつくったドレンについて詳しくはこちら
